Introduzzjoni
Through hole slip rings, bid-disinn uniku tal-bore ċentrali tagħhom, huma użati b'mod wiesa 'f'applikazzjonijiet industrijali bħal robotika, tagħmir għall-ippakkjar, u pjattaformi rotatorji, li jipprovdu trasmissjoni ta' enerġija u sinjal affidabbli u effiċjenti. Dan l-artikolu se jintroduċi l-aħjar permezz ta 'ċrieki slip toqba għal applikazzjonijiet industrijali fl-2025 u jiddiskuti strateġiji ta' għażla ewlenin.
Karatteristiċi tal-Aħjar Through Hole Slip Rings fl-2025
L-aħjar-performance through hole slip rings fl-2025 tipikament ikollhom il-karatteristiċi li ġejjin:
1. Disinn ta 'ħoss elettriku baxx
Iċ-ċrieki taż-żlieq iżommu trasmissjoni stabbli tas-sinjal waqt ir-rotazzjoni, u jipprevjenu interferenza ma 'tagħmir sensittiv.
2. Kuntatti tal-Pinzell tal-metall prezzjuż
Materjali tal-metall prezzjuż durabbli jiżguraw konnessjonijiet elettriċi fit-tul u affidabbli u trasferiment stabbli ta' enerġija jew sinjal.
3. Konfigurazzjoni tal-Kanal Modulari
Kanali multipli ta 'enerġija u sinjal jistgħu jiġu appoġġjati simultanjament, u jagħmlu ċ-ċirku taż-żlieq flessibbli għal diversi applikazzjonijiet industrijali.
4. Disinn kompatt
Żgħir u effiċjenti fl-ispazju-, adattat għal magni bi spazju limitat għall-installazzjoni mingħajr ma tiġi kompromessa l-prestazzjoni.
5. Appoġġ għat-Trażmissjoni tad-Dejta b'-Veloċità Għolja
Kompatibbli ma 'Ethernet, sinjali ta' encoder, u protokolli oħra ta 'komunikazzjoni industrijali, li jippermettu trasferiment ta' data veloċi u affidabbli.
L-Aħjar Through Hole Slip Rings u Fornituri għal Applikazzjonijiet Industrijali fl-2025
|
Fornitur / Brand |
Mudell Rakkomandat |
Dijametru tat-toqba |
Kanali / Kurrent |
Vultaġġ |
Veloċità Rated |
Klassifikazzjoni tal-Protezzjoni |
|
ByTune |
~12.7 mm |
Kanali multipli disponibbli (Inqas minn jew ugwali għal 48) / 5A–20A |
380 VAC/DC (600 VAC/DC mhux obbligatorju) |
~ 1000 RPM |
IP54 |
|
|
MOOG |
AC6429 |
~34.9 mm (1-3/8″) |
48 × 2 A + 6 jew 12 × 10 A |
220 VAC (2 A) / 600 VAC (10 A) |
~250 RPM |
Issiġillat (reżistenti għat-titjir) |
|
JARCH Inc. |
JSR-TH0254 |
25.4 mm |
2–36 kanal / 2A–30A |
380 VAC/VDC |
~ 500 RPM (għażliet ogħla disponibbli) |
IP54 / IP68 fakultattiv |
|
RotarX |
RX‑HS080A‑QS1‑00048S |
80 mm |
48 kanal / 5A |
440 VAC |
~150 RPM |
IP51 |
L-erba 'ċrieki ta' slip toqba elenkati hawn fuq huma mudelli ewlenin li għandhom jaraw fl-2025, li jkopru firxa wiesgħa ta 'applikazzjonijiet industrijali minn tagħmir ta' awtomazzjoni żgħir għal pjattaformi rotatorji kbar:

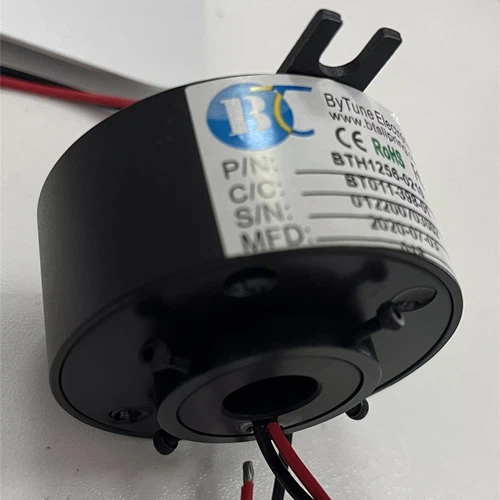

ByTune BTH1256:Ċirku ta' slip-bore żgħir b'kanali flessibbli, adattat għal robots u linji ta' awtomazzjoni ta' daqs żgħir sa medju-.
MOOG AC6429:Ċirku ta' żlieq ta' -bore medju li jappoġġa taħlita ta' sinjal ta' kurrent baxx- u ċirkwiti ta' enerġija ta'-kurrent għoli, ideali għal ambjenti industrijali eżiġenti u tagħmir rotatorju ta'-daqs medju.
JARCH JSR-TH0254:Ċirku ta 'slip standard ta' 25.4 mm b'kanali multipli, adattat għal sistemi ta 'awtomazzjoni ta' daqs medju-, imwejjed li jduru, u robots.
RotarX RX-HS080A-QS1-00048S:Ċirku ta 'slip -bore kbir li jakkomoda ċirkwiti multipli tas-sinjali, adattati għal pjattaformi rotatorji kbar jew sistemi industrijali kumplessi.
Kif Agħżel Through Hole Slip Rings għal Applikazzjonijiet Industrijali
Meta tagħżel ċirku slip toqba għal tagħmir industrijali differenti, l-inġiniera jistgħu jikkunsidraw l-aspetti li ġejjin:
Ikkonferma d-Daqs tax-Xaft jew tal-Linja
It-toqba taċ-ċirku taż-żlieq għandu jaqbel mad-dijametru tax-xaft jew tal-linja li jdur; inkella, jista 'ma joqgħodx jew jista' jżid il-kumplessità mekkanika. Kejjel id-dijametru tax-xaft l-ewwel u agħżel daqs tat-toqba xieraq.
Iċċara r-Rekwiżiti tas-Sinjal u l-Enerġija
Tagħmir differenti jeħtieġ numri differenti ta 'ċirkwiti ta' enerġija u sinjal, kif ukoll klassifikazzjonijiet kurrenti differenti. L-inġiniera għandhom jagħżlu n-numru ta 'kanali u l-kapaċità kurrenti bbażati fuq ir-rekwiżiti attwali tat-tagħbija u tas-sinjal ta' kontroll.
Ikkunsidra l-Vultaġġ Rated u l-Kompatibbiltà tas-Sistema
Il-vultaġġ nominali taċ-ċirku taż-żlieq għandu jilħaq l-istandards tal-provvista tal-enerġija tas-sistema biex jipprevjeni ħsara kkawżata minn taħt-vultaġġ jew tagħbija żejda.
Evalwa l-Veloċità Rotazzjonali u l-Ambjent tax-Xogħol
Il-veloċità nominali taċ-ċirku taż-żlieq għandha tissodisfa r-rekwiżiti ta 'rotazzjoni tat-tagħmir. Apparat b'veloċità għolja-jeħtieġ mudelli b'użu baxx u durabilità għolja. Barra minn hekk, agħżel klassifikazzjoni ta' protezzjoni xierqa (klassifikazzjoni tal-IP) ibbażata fuq l-ambjent industrijali biex tiżgura tħaddim affidabbli fit-tul-.
Konklużjoni
Fl-2025, l-aħjar -hole slip rings għal applikazzjonijiet industrijali huma kkaratterizzati minn affidabilità għolja, prestazzjoni stabbli, u applikabilità versatili. Meta tagħżel slip ring, fatturi ewlenin bħall-kompatibilità tat-toqba, in-numru ta 'kanali, u l-klassifikazzjonijiet tal-vultaġġ/kurrent għandhom jiġu kkunsidrati bir-reqqa.
ByTune joffri firxa ta' -hole slip rings affidabbli, inklużi mudelli customizable biex ikunu adattati għal diversi applikazzjonijiet industrijali.Ikkuntattjanagħal aktar dettalji tal-prodott u parir espert dwar l-għażla.
