Taħdem b'Veloċità Għolja permezz ta 'Bore Slip Ring?
Veloċità għolja permezz ta 'ċrieki slip bore jaħdmu b'mod affidabbli meta inġinerija għal applikazzjonijiet speċifiċi, b'disinji moderni li jiksbu veloċitajiet operattivi minn 1,200 rpm sa 20,000 rpm skont it-teknoloġija tal-pinzell, il-ġestjoni termali u l-preċiżjoni tal-ġarr. Ix-xaft vojt ċentrali jippermetti r-rotta ta 'linji idrawliċi, passaġġi pnewmatiċi, jew xaftijiet konċentriċi filwaqt li żżomm trasmissjoni elettrika kontinwa waqt ir-rotazzjoni.

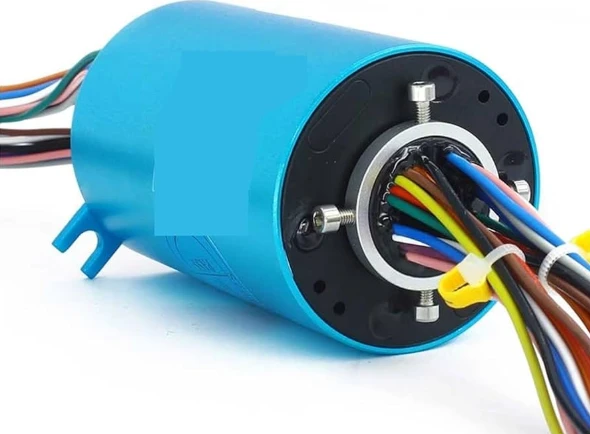

Veloċità Għolja Permezz tal-Kapaċitajiet tal-Prestazzjoni taċ-Ċirki taż-Żlieq tal-Bore
Through bore slip rings mhumiex limitati għal applikazzjonijiet ta'-veloċità baxxa. Mudelli standard tipikament jimmaniġġjaw 300-1,200 rpm għal makkinarju industrijali bħal armi robotiċi u mwejjed li jduru. Verżjonijiet ta 'prestazzjoni għolja li jużaw it-teknoloġija tal-brush tal-fibra regolarment joperaw f'2,000-5,600 rpm mingħajr tkessiħ estern f'kundizzjonijiet tal-laboratorju.
Il-limitu tal-veloċità jiddependi fuq tliet restrizzjonijiet fiżiċi. Il-frizzjoni bejn ix-xkupilji u ċ-ċrieki tiġġenera sħana proporzjonali għall-veloċità rotazzjonali-irduppjar tal-veloċità bejn wieħed u ieħor jikkwadrupla l-ġenerazzjoni tas-sħana. Forzi ċentrifugali f'rpm għolja joħolqu stress mekkaniku fuq berings u komponenti interni. Il-kwalità tas-sinjal tiddegrada hekk kif l-istorbju elettriku jiżdied bi brush chatter b'veloċitajiet estremi.
Disinji aerospazjali speċjalizzati jimbuttaw dawn il-limiti għal 6,000-10,000 rpm permezz ta' pniezel monofilament ta' preċiżjoni magħmulin minn ligi tad-deheb-palladju. Xi disinji sperimentali jilħqu 100,000 rpm billi jużaw kuntatti tal-metall likwidu bħal merkurju jew ligi tal-gallju (Galinstan) li jeliminaw għal kollox il-frizzjoni solida. Dawn l-interfaces tal-metall likwidu joħolqu ġabra konduttiva li ddur aktar milli kuntatt fiżiku tal-pinzell.
Il-prestazzjoni fid-dinja reali-turi limiti ċari. Manifattur irrapporta d-disinji tal-kapsuli permezz tal-bore tagħhom max-out f'4,800 rpm filwaqt li l-verżjonijiet immuntati xaft-tilħaq 5,600 rpm fl-ittestjar. Fornitur ieħor jgħid li s-serje GHS tagħhom timmaniġġja sa 12,000 rpm b'tkessiħ ta 'arja integrat. Dawn mhumiex numri teoretiċi-jirrappreżentaw limiti operattivi ttestjati taħt kundizzjonijiet ikkontrollati.
Id-distinzjoni hija importanti għaliex it-tħaddim sostnut huwa differenti mill-prestazzjoni tat-tifqigħ. Ċirku taż-żlieq jista' jgħix għal fqigħ qosra b'rpm ogħla iżda jsofri xedd aċċellerat, distorsjoni tas-sinjal, jew runaway termali waqt użu kontinwu b'veloċità għolja-. Il-ħidma b'mod konsistenti 'l fuq mill-veloċità stmata tqassar il-ħajja b'mod drammatiku u żżid il-ħoss tas-sinjal.
Teknoloġija tal-Pinzell: Il-Varjabbli Kritika
Materjal tal-pinzell jiddetermina fundamentalment il-vijabbiltà ta'-veloċità għolja. Ix-xkupilji tradizzjonali tal-karbonju jew tal-grafita jiġġeneraw debris tal-ilbies konduttiv li joħloq xorts elettriċi, jirrestrinġi l-kurrent operattiv, u jipproduċi perikli tan-nar f'każijiet estremi. Ix-xkupilji tal-karbonju jaħdmu b'mod aċċettabbli taħt 1,000 rpm iżda jissieltu bis-sħana kkaġunata mill-frizzjoni-b'veloċitajiet ogħla.
It-teknoloġija tal-brush tal-fibra ttrasformat il-prestazzjoni ta'-veloċità għolja. Dawn ix-xkupilji fihom eluf ta' fibri tal-metall irqaq u flessibbli-tipikament ram, fidda, jew deheb-rranġati biex iżommu punti ta' kuntatt multipli simultanjament mal-wiċċ taċ-ċirku. Hekk kif jilbsu spots ta 'kuntatt individwali, il-kurrent jinbidel għal fibri friski mingħajr interruzzjoni tas-sinjal.
Il-vantaġġi jistgħu jitkejlu. Ix-xkupilji tal-fibra juru reżistenza 75.6% inqas mill-ekwivalenti tal-karbonju-madwar 15-25 milliohm meta mqabbla mal-valuri ogħla tal-karbonju. Il-ħajja tas-servizz testendi b'mod drammatiku: pinzell tal-fibra b'1 pulzier ta 'materjal tal-ilbies li jaħdem fuq ċirku miksi bid-deheb ta' 12-il pulzier dam 1.24 biljun dawra fl-ittestjar dokumentat. Ix-xkupilji tal-karbonju tipikament jiksbu 50-300 miljun dawra qabel is-sostituzzjoni.
Ix-xkupilji tal-fibra tal-metall jipproduċu wkoll debris tal-ilbies negliġibbli mhux-konduttiv. Ix-xkupilji tal-karbonju jitfgħu partiċelli tal-grafita li jakkumulaw ġewwa l-akkomodazzjoni, li jeħtieġu tindif frekwenti biex jipprevjenu raġunijiet u xorts. Kull min fetaħ tagħmir bi xkupilji tal-karbonju ra t-trab iswed jiksi kollox. Ix-xkupilji tal-fibra jeliminaw dan il-piż tal-manutenzjoni.
Il-kwalità tas-sinjal titjieb b'mod sinifikanti. L-ebusija tal-karbonju tikkawża ċattar u vibrazzjoni li tinjetta ħoss elettriku fis-sinjali trażmessi. In-natura ratba u konformi tal-fibri tal-metall iżżomm pressjoni ta' kuntatt konsistenti, u tagħti trasmissjoni ta' data aktar nadifa-kritika għal applikazzjonijiet bħall-akkwist ta' data-veloċità għolja jew strumentazzjoni ta' preċiżjoni fejn l-integrità tas-sinjal ma tistax tiġi kompromessa.
Madankollu, ix-xkupilji tal-fibra jiswew aktar inizjalment. Il-kumplessità tal-manifattura u l-kontenut tal-metall prezzjuż iżidu l-prezz unitarju bi 30-50% meta mqabbel mal-għażliet tal-karbonju. Dan l-investiment bil-quddiem iħallas lura permezz ta’ ħajja ta’ servizz estiża u manutenzjoni mnaqqsa, iżda l-applikazzjonijiet kostretti mill-baġit għadhom jonqsu l-karbonju meta l-veloċitajiet jippermettu.
Realtajiet ta' Ġestjoni Termali
Is-sħana toqtol -ċrieki taż-żlieq ta' veloċità għolja aktar malajr minn xedd mekkaniku. Kull konnessjoni elettrika tiġġenera tisħin reżistenti, u l-frizzjoni bejn il-pinzell u ċ-ċirku żżid is-sħana mekkanika. F'5,000 rpm, ċirku ta 'slip immaniġġjat ħażin jista' jilħaq temperaturi li jaqbżu 80 grad -il-limitu operattiv tipiku għal disinji standard.
Runaway termali huwa l-periklu reali. Hekk kif togħla t-temperatura, ir-reżistenza elettrika tiżdied, u tiġġenera aktar sħana f'ċiklu ta' rinforz lilu nnifsu-. Tkessiħ inadegwat iwassal għal falliment rapidu permezz ta 'qbid tal-bearing, tqassim tal-insulazzjoni, jew degradazzjoni tal-wiċċ tal-kuntatt.
Materjali importanti ħafna. Ir-ram joffri konduttività termali eċċellenti (401 W/m·K) biex imexxi s-sħana 'l bogħod miż-żoni ta' kuntatt. Il-fidda tipprovdi konduttività saħansitra aħjar iżda tiswa aktar. Il-kisi tad-deheb fuq uċuħ ta 'kuntatt inaqqas il-frizzjoni u jipprevjeni l-ossidazzjoni li żżid ir-reżistenza u s-sħana. Xi applikazzjonijiet aerospazjali jużaw kisjiet tad-djamanti sintetiċi għal konduttività termali eċċezzjonali flimkien ma 'insulazzjoni elettrika għolja.
Il-karatteristiċi tad-disinn jimmaniġġjaw is-sħana permezz ta 'diversi mekkaniżmi. Żieda fl-ispazjar bejn il-komponenti interni tippromwovi l-fluss tal-arja naturali u t-tkessiħ tal-konvezzjoni. Sinkijiet tas-sħana integrati fid-djar tal-istator jassorbu u jxerrdu l-enerġija termali. Xi mudelli ta'-veloċità għolja jinkorporaw xewk li jkessħu jew kanali li jiggwidaw l-arja mill-assemblaġġ waqt ir-rotazzjoni.
It-tkessiħ attiv isir meħtieġ 'il fuq minn ċerti limiti. Sistemi tat-tkessiħ tal-arja-bħal dawk f'unitajiet ta' 12,000 rpm-ġegħlu l-arja friska mill-assemblaġġ biex jipprevjenu l-akkumulazzjoni tat-temperatura li taffettwa l-istabbiltà tas-sinjal. Sistemi ta 'tkessiħ likwidu jiċċirkolaw likwidu li jkessaħ iffiltrat permezz ta' kanali ddedikati għal applikazzjonijiet estremi bħal ċrieki taż-żlieq tal-bank tat-test ta '100,000 rpm. Dawn is-sistemi jinkludu monitoraġġ tal-fluss, sensuri tat-temperatura, u backup tal-batterija biex tiġi evitata ħsara termali waqt interruzzjonijiet tal-enerġija.
Każ aerospazjali reali juri l-ishma. L-inġiniera li ddisinjaw ċirku slip tat-test tas-satellita għal 6,000 rpm inkorporaw ram għall-konduttività termali, żiedu l-ispazjar tal-komponenti għall-fluss tal-arja, u mibnija-f'mekkaniżmi ta' tkessiħ tal-arja. L-assemblaġġ żamm temperaturi operattivi sikuri u ħajja ta' servizz estiża-is-suċċess kien jiddependi fuq disinn termali ħolistiku, mhux xi karatteristika waħda.
L-operaturi ma jistgħux jinjoraw fatturi ambjentali. Umdità għolja 'l fuq minn 95% tista' tikkawża dħul ta 'umdità f'unitajiet mhux-issiġillati, li twassal għal ċirkuwiti qosra. Bil-maqlub, umdità baxxa ħafna taffettwa l-prestazzjoni tal-pinzell tal-karbonju permezz ta 'lubrikazzjoni naturali mnaqqsa. Mudelli standard tipikament iġorru klassifikazzjonijiet ta' protezzjoni IP50 jew IP51-adegwati għal ambjenti ta' ġewwa kkontrollati iżda insuffiċjenti għal installazzjonijiet ta' barra jew kundizzjonijiet ħorox mingħajr kompartimenti addizzjonali.
Preċiżjoni tal-Bearing u Stabbiltà Mekkanika
Il-bearings jirrappreżentaw punt ta 'falliment primarju f'veloċitajiet għoljin. Ix-xaft li jdur għandu jibqa' allinjat b'mod konċentriku fi ħdan mikrometri waqt li jimmaniġġja tagħbijiet assjali u radjali. L-allinjament ħażin jikkawża li x-xkupilji jirbbu jew jitilfu l-kuntatt, jinjettaw ħsejjes elettriku u jaċċelleraw l-ilbies.
Il-ball bearings standard jaħdmu tajjeb taħt 2,000 rpm. Veloċitajiet ogħla jitolbu berings ta 'preċiżjoni b'tolleranzi aktar stretti, lubrikazzjoni speċjalizzata, u materjali ddisinjati għal frizzjoni mnaqqsa. Disinji ta'-veloċità għolja ħafna drabi jużaw berings ibridi taċ-ċeramika-blalen taċ-ċeramika b'tiġrijiet tal-azzar-li jiġġeneraw inqas sħana u jdumu aktar f'kundizzjonijiet eżiġenti.
Il-lubrikazzjoni ssir kritika iżda problematika. Lubrikanti standard jkissru jew jemigraw taħt forza ċentrifugali, u jikkontaminaw kuntatti elettriċi. Il-berings b'veloċità għolja-jeħtieġu lubrikanti magħżula bir-reqqa li jżommu l-viskożità u l-pożizzjoni f'temperaturi operattivi u veloċitajiet rotazzjonali. Xi disinji jużaw berings issiġillati, lubrikati-għal-ħajja biex jeliminaw il-manutenzjoni filwaqt li jipprevjenu l-kontaminazzjoni.
L-istrateġiji tas-siġillar jibbilanċjaw il-protezzjoni kontra l-frizzjoni. Is-siġillar aggressiv jipprevjeni d-dħul ta 'trab u umdità iżda jżid frizzjoni li tiġġenera s-sħana u tillimita l-veloċità. Is-siġilli tal-labirint joħolqu passaġġ tortuous għall-kontaminanti li jużaw ġeometrija aktar milli kuntatt, u jnaqqsu l-frizzjoni filwaqt li jżommu l-protezzjoni. Is-siġilli manjetiċi jużaw kampi manjetiċi biex joħolqu barriera-effettiva iżda għalja.
Il-prattiki tal-installazzjoni huma importanti daqs il-kwalità tad-disinn. L-immuntar iebes kemm tar-rotor kif ukoll tal-istator mingħajr ebda konformità jikkawża falliment prematur. Il-manifatturi jirrakkomandaw b'mod universali igganċjar flessibbli-tubi tal-gomma, helical, jew tat-tip-minfaħ-biex jakkomodaw eċċentrikitajiet tal-immuntar. L-akkoppjar jassorbi allinjamenti żbaljati minuri li altrimenti jissarrfu f'vibrazzjoni tal-pinzell u xedd irregolari.
Nota teknika ssemmi li ċ-ċomb tar-rotor jista' jiffunzjona bħala akkoppjar flessibbli f'veloċitajiet sa 5 rpm-dettall interessanti li juri kemm l-applikazzjonijiet ta'-veloċità baxxa huma differenti. F'veloċitajiet ogħla, l-akkoppjar iddedikat isiru obbligatorji minħabba li l-flessibbiltà tal-wajer ma tistax tikkumpensa għall-forzi dinamiċi involuti.
L-ittestjar tal-vibrazzjoni jifforma parti mill-assigurazzjoni tal-kwalità għal unitajiet ta'-veloċità għolja. Il-manifatturi jittestjaw skont l-ispeċifikazzjonijiet MIL-STD-810 jew standards ekwivalenti biex jiżguraw li l-komponenti jifilħu tensjonijiet operattivi. Vibrazzjonijiet qawwija mit-tagħmir tal-madwar jistgħu jagħmlu ħsara lill-bearings tal-ħajt irqiq ġewwa ċ-ċirku taż-żlieq, jissostitwixxu assemblaġġi interni u jikkawżaw kwistjonijiet ta 'rotazzjoni anke f'unitajiet installati ġodda.
Trażmissjoni tas-Sinjal u Storbju Elettriku
Iż-żamma tal-integrità tas-sinjal b'veloċitajiet għolja teħtieġ li jiġu indirizzati sorsi multipli tal-istorbju. Il-bounce tal-pinzell joħloq kuntatt intermittenti li jinjetta spikes temporanji fis-sinjali. Interferenza elettromanjetika (EMI) minn tagħmir fil-qrib jew mill-koppji tal-operat taċ-ċirku slip stess f'ċirkwiti sensittivi. L-ert fqir joħloq loops tal-art li jimmanifestaw bħala storbju.

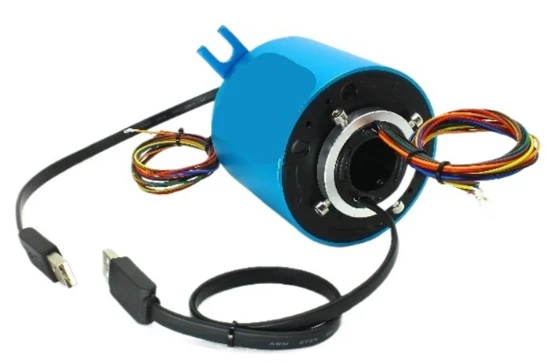

L-ilqugħ isir essenzjali għas-sinjali tad-dejta. Unitajiet li jittrasmettu protokolli diġitali bħal Ethernet, USB, Profibus, jew RS-485 jeħtieġu kejbils protetti kemm għall-konnessjonijiet tar-rotor kif ukoll tal-istator. L-ilqugħ għandu jestendi kontinwament permezz tal-interface li jdur-mhux dejjem faċli biex tinkiseb. Wajers speċjali bl-ilqugħ kemm intern kif ukoll estern jimmaniġġjaw applikazzjonijiet partikolarment esiġenti.
Is-separazzjoni taċ-ċirkwit tipprevjeni crosstalk. Ċirkwiti tal-enerġija u ċirkwiti tas-sinjali m'għandhomx jaqsmu ċrieki ta 'kuntatt mingħajr iżolament bir-reqqa. Il-linji ta' l-enerġija ta' kurrent għoli-jiġġeneraw kampi manjetiċi li jgħaqqdu f'linji tas-sinjali li jmissu magħhom, u jikkorrompi d-data. Disinji ta 'kwalità jisseparaw fiżikament l-enerġija u l-mogħdijiet tas-sinjali jew jipprovdu barrieri elettromanjetiċi bejniethom.
Il-filtrazzjoni tikkumplimenta l-ilqugħ. Filtri LC passivi fuq linji sensittivi tas-sinjali attenwaw il-ħsejjes ta' frekwenza għolja-. Xi applikazzjonijiet jintegraw filtrazzjoni attiva jew jużaw protokolli ta' sinjalar differenzjali bħall-LVDS (Sinjali Differenzjali ta' Vultaġġ Baxx) li b'mod inerenti jirrifjutaw il-ħsejjes tal-modalità-komuni. Dawn it-tekniki jippermettu trasmissjoni ta 'sinjal nadif anke f'ambjenti elettrikament ħorox.
L-ispeċifikazzjonijiet tal-istorbju elettriku jgħidulek x'għandek tistenna. -Ċrieki taż-żlieq tal-brush tal-fibra ta 'kwalità għolja jiksbu storbju elettriku taħt l-10 milliohms, li jfisser li r-reżistenza tal-kuntatt tvarja b'inqas minn dan l-ammont matul ir-rotazzjoni. Disinji tal-pinzell tal-karbonju tipikament juru figuri ogħla tal-istorbju. Għal strumentazzjoni ta' preċiżjoni jew akkwist ta' dejta b'-veloċità għolja, din id-differenza taffettwa direttament l-eżattezza tal-kejl u l-affidabbiltà tas-sistema.
Il-prestazzjoni tal-insulazzjoni tipprevjeni fallimenti katastrofiċi. Iċ-ċrieki taż-żlieq jgħaddu minn testijiet ta'-vultaġġ għoli-spiss 1,000 VAC f'50 Hz bejn iċ-ċirkwiti-biex jivverifikaw l-integrità tal-insulazzjoni. Ir-reżistenza tal-insulazzjoni 'l fuq minn 1,000 megaohm f'500 VDC tiżgura li ċ-ċirkwiti jibqgħu iżolati. Dawn mhumiex speċifikazzjonijiet akkademiċi; f'ambjenti ta'-umdità għolja jew b'kontaminazzjoni akkumulata, insulazzjoni fqira twassal għal ħsara, short circuits, u komponenti maħruqa.
Ħsara dokumentata tat-turbina tar-riħ turi konsegwenzi reali. Unità 'l barra mix-xtut mitfija minħabba korrużjoni taċ-ċrieki taż-żlieq li kkawżat degradazzjoni tas-sinjal u ħarbat il-ġenerazzjoni tal-enerġija. Il-korrużjoni rriżultat minn stressors ambjentali-sprej tal-melħ, umdità-li unità speċifikata kif suppost b'siġillar adegwat kienet tirreżisti. Il-falliment ma kienx dwar il-veloċità iżda dwar it-tqabbil tal-ispeċifikazzjonijiet tal-komponenti mal-ambjent operattiv.
Disinn Trade-offs u Restrizzjonijiet tal-Inġinerija għal Veloċità Għolja Permezz ta 'Bore Slip Rings
Permezz tal-arkitettura bore timponi limitazzjonijiet mekkaniċi. Iċ-ċentru vojt inaqqas il-volum disponibbli għal ċrieki ta 'kuntatt u pniezel meta mqabbel ma' disinji ta 'xaft solidu. Dan jillimita n-numru ta 'ċirkwiti, il-kapaċità kurrenti għal kull ċirkwit, u l-kapaċità ġenerali tat-trażmissjoni tal-enerġija.
Skali tal-kapaċità kurrenti b'żona ta 'kuntatt. Ċirkwit ta '2 amp jista' juża ċirku wieħed, filwaqt li ċirkwit ta '20 amp jeħtieġ ċrieki multipli jew uċuħ ta' kuntatt akbar biex ixerrdu s-sħana mingħajr ma jaqbżu l-limiti tat-temperatura. Il-progressjoni hija bejn wieħed u ieħor lineari: 10 amps jeħtieġu ċirku wieħed, 20 amps jeħtieġu żewġ ċrieki, 30 amps jeħtieġu tliet ċrieki. Permezz ta 'mudelli ta' bore tipikament massimu ta '10 amps għal kull ċirkwit, għalkemm disinji speċjalizzati jimmaniġġjaw aktar.
Id-dijametru tat-toqba jaffettwa kollox. Toqob iżgħar (3-12.7 mm) jippermettu dijametri ta 'barra kompatti iżda jillimitaw severament l-għadd taċ-ċirkwiti - spiss biss 2-12 ċirkwit. Toqob medji (20-50 mm) jakkomodaw 12-24 ċirkwit b'kapaċità ta 'kurrent raġonevoli. Toqob kbar (50-100+ mm) jippermettu għexieren ta 'ċirkwiti iżda jżidu l-ispiża, il-piż, u l-kumplessità tal-immuntar u l-allinjament.
Tiffaċċja trilemma fundamentali: veloċità għolja, għadd għoli ta' ċirkwiti, u daqs kompatt-agħżel tnejn. Għandek bżonn kemm ta 'veloċità għolja kif ukoll ħafna ċirkwiti? L-unità ssir fiżikament kbira. Trid prestazzjoni kompatta ta'-veloċità għolja? L-għadd taċ-ċirkwit jonqos. Jeħtieġu ħafna ċirkwiti f'pakkett żgħir? Il-kapaċità tal-veloċità tbati.
L-ispiża tikkorrelata b'mod qawwi mal-adattament u l-prestazzjoni. Oġġetti standard ta 'katalgu b'daqsijiet ta' toqba komuni, konfigurazzjonijiet ta 'ċirkwiti standard, u klassifikazzjonijiet ta' veloċità moderata jiswew l-inqas. Dimensjonijiet ta' toqba apposta, ċirkwiti ta' sinjal/qawwa mħallta, konnetturi speċjalizzati, jew klassifikazzjonijiet ambjentali estremi jżidu l-ispejjeż bi 30-50% jew aktar. Kapaċità ta 'veloċità għolja żżid l-ispiża permezz ta' berings ta 'preċiżjoni, materjali avvanzati tal-pinzell, u dispożizzjonijiet tat-tkessiħ.
Il-ħinijiet taċ-ċomb jirriflettu l-livelli ta 'adattament. L-unitajiet tal-istokk jintbagħtu immedjatament għal ġimgħatejn 1-2. Modifiki żgħar jestendu l-kunsinna għal 3-15-il jum. Disinji kompletament personalizzati jistgħu jieħdu ġimgħat jew xhur skont il-kumplessità u r-rekwiżiti tal-ittestjar.
Applikazzjoni-Prestazzjoni Speċifika
Industriji differenti jisfruttaw permezz ta 'ċrieki slip bore għal raġunijiet distinti. It-turbini tar-riħ jużaw it-toqba ċentrali għall-idrawlika tal-kontroll tal-pitch tax-xafra filwaqt li l-kuntatti elettriċi jittrasmettu dejta tal-qawwa u tas-sensorju mill-nacelle. Il-kapaċità li tgħaddi linji idrawliċi ta' pressjoni għolja- mill-assi li jdur filwaqt li tinżamm il-konnettività elettrika tagħmel permezz ta 'disinji ta' toqba ideali għal din l-applikazzjoni.
Sistemi ta' immaġini mediċi bħal skaners CT jeħtieġu ċrieki li jiżżerżqu permezz tat-toqba biex jgħaddu l-kejbils tal-monitoraġġ tal-pazjent jew il-linji tat-tkessiħ mill-gantry li jdur waqt li jħaddmu t-tubi tar-raġġi X-u jittrażmettu dejta tal-immaġni. Dawn l-applikazzjonijiet jitolbu ħsejjes elettriku estremament baxxi-kwalunkwe korruzzjoni tas-sinjali taffettwa direttament il-kwalità tal-immaġni dijanjostika.
Armi robotiċi u tagħmir ta 'awtomazzjoni industrijali jibbenefikaw mid-disinn kompatt u integrat. It-toqba minn ġewwa jakkomoda kejbils tal-għodda tal-effett-tarf, linji pnewmatiċi għall-grippers, jew likwidu li jkessaħ għall-għodda filwaqt li ċ-ċirku li jiżloq jittrasmetti enerġija, feedback tal-kodifikatur, u sinjali ta 'kontroll. Din il-konsolidazzjoni tnaqqas ix-xedd tal-wajer estern li kieku jdawwru l-ġonta.
L-applikazzjonijiet tal-bank tat-test jimbuttaw il-limiti tal-prestazzjoni. L-istands tat-test tal-magna li jduru f'eluf ta 'rpm jeħtieġ li jittrasmettu sinjali ta' strain gauge, termokoppja, u sensur tal-pressjoni minn xaftijiet li jduru għal sistemi ta 'akkwist tad-dejta stazzjonarji. Ċrieki taż-żlieq standard għal dawn l-applikazzjonijiet jimmaniġġjaw 744 kuntatt li jduru sa 100,000 rpm-ħafna lil hinn mill-kapaċitajiet tipiċi permezz tat-toqba, iżda li juru dak li jiksbu disinji speċjalizzati.
Għodod tal-magni, imwejjed li jduru, u tagħmir għall-ippakkjar jużaw permezz ta 'ċrieki ta' slip bore għall-faċilità tagħhom ta 'installazzjoni. L-immuntar direttament fuq xaft eżistenti mingħajr modifika jissimplifika l-integrazzjoni. Il-viti tas-sett jassiguraw l-assemblaġġ, it-tabs kontra-rotazzjoni jipprevjenu għażil mhux mixtieq, u s-sistema topera b'komponenti addizzjonali minimi.
Kull applikazzjoni timponi restrizzjonijiet uniċi. Skaner mediku CT jista 'jipprijoritizza l-indafa tas-sinjal u d-dimensjonijiet kompatti fuq il-kapaċità tal-veloċità. Turbina tar-riħ tenfasizza d-durabilità, is-siġillar ambjentali, u l-kapaċità kurrenti. Bank tat-test jitlob veloċità massima u integrità tad-dejta irrispettivament mill-ispiża. L-iskjerament b'suċċess jeħtieġ it-tqabbil tal-kapaċitajiet ta 'slip ring mal-prijoritajiet tal-applikazzjoni.
Limitazzjonijiet u Modi ta' Ħsara
Mhux kull veloċità għolja permezz tal-bore slip ring taħdem b'mod affidabbli b'mod indefinit. Il-fehim tal-modi ta' falliment komuni jgħin biex jipprevjeni perijodi ta' waqfien li jiswew ħafna flus.
L-ilbies tax-xkupilji huwa inevitabbli. Anke xkupilji tal-fibra ta' użu baxx-eventwalment jikkunsmaw il-materjal tagħhom permezz tal-frizzjoni. L-ispeċifikazzjonijiet tal-ħajja tax-xogħol-ddikjarati f'miljuni jew biljuni ta' revoluzzjonijiet-jgħidulek meta ssir meħtieġa sostituzzjoni. Veloċità nominali li taqbeż jaċċellera l-ilbies b'mod esponenzjali.
Il-qbiż tal-wajer jew il-qbiż tal-wajer tal-pinzell iseħħ meta l-vibrazzjoni jew xokk jikkawża li l-wajers tal-pinzell flessibbli jimxu 'l barra mill-pożizzjoni, u potenzjalment joħolqu xorts. Dan jaffettwa b'mod partikolari l-unitajiet li joperaw f'ambjenti ta'-vibrazzjoni għolja jew li jesperjenzaw xokk mekkaniku. In-nuqqas ta' spiss jidher f'daqqa-l-unità ħadmet tajjeb ilbieraħ, illum jonqos u tfalli.
Il-falliment tal-bearing jimmanifesta bħala żieda fil-frizzjoni, wobble, jew qbid sħiħ. Il-bearings tal--ħitan irqaq ġewwa disinji tat-toqba huma speċjalment vulnerabbli għall-ħsara mill-vibrazzjoni jew l-impatt. Ladarba tibda l-ħsara tal-bearings, tiġġarraf-ħruxija minuri tikkawża vibrazzjoni li taċċellera d-degradazzjoni sakemm ir-rotazzjoni ssir impossibbli.
Tkissir ta 'insulazzjoni mill-età, kontaminazzjoni, jew umdità joħloq ċirkuwiti qosra bejn ċrieki jew mal-art. Unitajiet ġodda ttestjati għal 1,000 VAC jistgħu jkissru wara snin ta 'tħaddim jekk l-umdità tippenetra s-siġilli jew jekk trab u debris joħolqu mogħdijiet konduttivi. Umdità 'l fuq minn 95% mingħajr siġillar adegwat hija partikolarment problematika-s-sorveljanza komuni meta jiġu speċifikati unitajiet għal installazzjonijiet ta' barra.
Interferenza tas-sinjali li tidher f'daqqa waħda ħafna drabi hija traċċi għal degradazzjoni tal-ilqugħ jew sorsi ta' storbju estern. Jekk l-operazzjoni inizjali kienet nadifa iżda l-istorbju żviluppat aktar tard, iċċekkja għal ilqugħ tal-kejbil bil-ħsara, konnessjonijiet laxki, jew tagħmir ġdid li jiġġenera EMI fil-qrib.
Kwistjonijiet termali jippreżentaw bħala tħaddim intermittenti-iċ-ċirku slip jaħdem meta jibred iżda jfalli wara li jaħdem għal xi żmien hekk kif it-temperatura interna togħla. Dan jindika tkessiħ inadegwat għall-kundizzjonijiet operattivi attwali. Is-soluzzjoni tinvolvi ż-żieda ta 'tkessiħ estern, it-tnaqqis tal-veloċità operattiva, jew l-aġġornament għal disinn b'ġestjoni termali aħjar.
Xi fallimenti jirriżultaw minn żbalji fl-ispeċifikazzjoni. L-ispeċifikazzjoni ta 'unità ta' 1,200 rpm għal operazzjoni ta '2,000 rpm tiggarantixxi problemi. L-użu ta' unità standard IP51-ratata f'ambjent bit-trab jew imxarrab jistieden falliment. It-tħaddim tal-kurrent massimu sostnut minn ċirkwit stmat għal dak il-kurrent iżda mingħajr disinn termali adegwat jikkawża sħana żejda. Dawn mhumiex komponenti difettużi - huma komponenti applikati ħażin.
Kriterji ta' Għażla u Speċifikazzjoni
L-għażla tal-veloċità għolja t-tajba permezz tal-bore slip ring tibda bid-dokumentazzjoni tar-rekwiżiti attwali tiegħek. Għażla tas-sewqan ta' ħames parametri:
Dijametru tat-toqba meħtieġ:X'hemm bżonn li jgħaddi miċ-ċentru? Kejjel id-dijametru attwali ta 'barra ta' xaftijiet, kejbils, jew linji li għandhom jidħlu mit-toqba. Żid spazju ħieles-tipikament 1-2 mm minimu-għal tolleranza ta' installazzjoni u biex tipprevjeni ċ-ċafing waqt ir-rotazzjoni.
Veloċità rotazzjonali:X'inhi l-veloċità massima attwali operattiva kontinwa? Iddikjara dan b'mod ċar f'RPM. Jekk il-veloċità tvarja, ipprovdi kemm veloċità operattiva normali kif ukoll veloċità massima tat-tifqigħ. Ftakar li t-tħaddim kontinwu ta'-veloċità għolja jitlob disinn differenti minn użu intermittenti ta'-veloċità għolja.
Rekwiżiti taċ-ċirkwit:Kemm għandek bżonn ċirkwiti? X'kurrent għal kull ċirkwit? Liema vultaġġ? Kun speċifiku: "6 ċirkwiti f'5 amps kull wieħed flimkien ma '2 ċirkwiti f'10 amps flimkien ma' 4 ċirkwiti tas-sinjali f'2 amps" hija ċara. "Madwar 12-il ċirkwit" hija vaga. Iċ-ċirkwiti tas-sinjali ħafna drabi jeħtieġu shielding-innota liema minnhom jittrasmettu data jew sinjali ta'-livell baxx.
Kundizzjonijiet ambjentali:Fejn se jopera l-islip ring? Ambjent ikkontrollat fuq ġewwa (temperatura, umdità, trab), espost fuq barra, jew ambjent ħarxa (sprej tal-melħ, kimiċi, temperatura estrema)? Dan jiddetermina l-klassifikazzjoni tal-protezzjoni meħtieġa (klassifikazzjoni tal-IP) u l-għażla tal-materjal. Firxa tat-temperatura operattiva kwistjonijiet-unitajiet standard jimmaniġġjaw 0-80 grad , verżjonijiet speċjalizzati jmorru ogħla jew aktar baxxi.
Metodu ta 'immuntar:Xaft-immuntat jew flanġ-immuntat? X'inhu d-dijametru tax-xaft għall-immuntar tax-xaft? X'inhu l-mudell tal-bolt għall-immuntar tal-flanġ? Hemm restrizzjonijiet ta' spazju-dijametru jew tul massimu ta' barra? Li tkun taf ir-restrizzjonijiet ta 'installazzjoni jipprevjeni li tordna ċirku slip teknikament korrett li fiżikament ma joqgħodx.
Konsiderazzjonijiet sekondarji jinkludu tipi ta' konnettur (flying leads, konnetturi speċifiċi bħal konnetturi D-sub jew ċirkolari), tul tal-kejbil meħtieġ, kapaċità ta' direzzjoni ta' rotazzjoni (il-biċċa l-kbira jimmaniġġjaw rotazzjoni bidirezzjonali, iżda jivverifikaw), u kwalunkwe rekwiżit speċjali bħal materjali ta' grad tal-ikel-, ċertifikazzjoni ta' prova-splużjoni, jew speċifikazzjonijiet militari.
Meta tikkonsulta lill-manifatturi, ipprovdi din l-informazzjoni kollha bil-quddiem. Stenna mistoqsijiet dwar l-applikazzjoni tiegħek-fornituri ta' fama jridu jiżguraw li l-prodott tagħhom jaqbel mal-bżonnijiet tiegħek. Kun xettiku dwar il-bejjiegħa li ma jistaqsux mistoqsijiet jew li jsostnu li unità standard waħda timmaniġġja kollox. L-adattament huwa spiss meħtieġ u xieraq għall-aħjar prestazzjoni.
L-ispeċifikazzjonijiet tal-ittestjar huma importanti għall-applikazzjonijiet-kritiċi tal-missjoni. Staqsi dwar l-ittestjar tal-kwalifika-ittestjar tal-vibrazzjoni, iċ-ċikli tat-temperatura, l-ittestjar tal-ħajja. Għal applikazzjonijiet ta'-affidabbiltà għolja (mediċi, aerospazjali, tad-difiża), staqsi dwar it-traċċabilità tal-lott, dokumentazzjoni ta' kwalità, u konformità mal-istandards rilevanti.
L-ispiża kontra l-prestazzjoni teħtieġ valutazzjoni onesta. Għandek bżonn kapaċità ta '10,000 rpm għal applikazzjoni li fil-fatt topera f'500 rpm? L-unità ta'-veloċità għolja għalja ma tipprovdi l-ebda benefiċċju. Bil-maqlub, l-ispeċifikazzjoni ta' unità tal-fruntiera-adegwata biex tiffranka l-ispejjeż tirriskja falliment prematur u waqfien għaljin. Qabbel il-kapaċità mal-ħtieġa ġenwina, b'marġini ta' sikurezza xieraq.
L-Aħjar Prattiki ta' Installazzjoni u Manutenzjoni
Anki slip rings ta' kwalità għolja-fallu malajr b'installazzjoni mhux xierqa. Diversi prattiki jiżguraw tħaddim affidabbli:
Uża igganċjar flessibbli-dejjem. Dan il-punt ma jistax jiġi eżaġerat. L-akkoppjar jikkumpensa għal allinjament żbaljat minuri bejn it-tagħmir tiegħek u x-xaft taċ-ċirku slip. L-akkoppjar flessibbli jistgħu jkunu tubi tal-gomma, helical, minfaħ-tip, jew simili. Tgħaqqadx b'mod riġidu ż-żewġt itruf taċ-ċirku taż-żlieq mal-makkinarju tiegħek-l-istress li jirriżulta jikkawża falliment prematur tal-bearing u xedd tal-pinzell.
Sikura l-istator biex tevita r-rotazzjoni. Through bore slip rings għandhom rotor (li jdur) u stator (li għandhom jibqgħu stazzjonarji). L-istator tipikament ikollu tab kontra -rotazzjoni jew flanġ tal-immuntar. Tipprevjeni kwalunkwe moviment tal-istator billi tuża kamin, pinn tal-kavilja, jew immuntar xieraq. Jekk l-istator idur meta m'għandux, l-assemblaġġ kollu jfalli.
Tipprevjeni t-tagħbija assjali u radjali. Ċrieki taż-żlieq mhumiex iddisinjati biex isostnu l-piż jew jifilħu forzi tal-ġenb. Appoġġ it-tagħmir li jdur tiegħek b'mod indipendenti sabiex iċ-ċirku slip jesperjenza biss moviment rotazzjonali, mhux tagħbijiet strutturali. Jekk it-tagħmir tiegħek jitħalli jxaqleb fuq jew jimbotta kontra ċ-ċirku li jiżloq jikkawża ħsara fil-ġarr u allinjament ħażin.
Rotta l-kejbils b'attenzjoni. Kemm il-kejbils tar-rotor kif ukoll tal-istator għandu jkollhom biżżejjed slack u rotta xierqa biex jevitaw ir-restrizzjoni tar-rotazzjoni. Kejbils li jogħlew mal-uċuħ jilbsu permezz ta 'insulazzjoni u joħolqu xorts. Kejbils li jrażżnu r-rotazzjoni jimponu tagħbijiet tal-ġenb li jagħmlu ħsara lill-bearings.
Ipproteġi minn kontaminanti. Unitajiet standard IP51-ratati jeħtieġu protezzjoni mit-trab u l-umdità. Għal installazzjonijiet ta 'barra, ehmeż iċ-ċirku taż-żlieq f'akkomodazzjoni reżistenti għat-temp. Għal ambjenti fit-trab, żgura siġillar adegwat jew aġġorna għal unitajiet ogħla b'rata IP (IP65 jew IP67). Il-kontaminazzjoni hija l-iktar triq mgħaġġla għal falliment prematur.
Ir-rekwiżiti tal-manutenzjoni jvarjaw skont id-disinn. Iċ-ċrieki taż-żlieq tal-pinzell tal-karbonju jeħtieġu spezzjoni u tindif perjodiċi biex jitneħħew debris tal-ilbies konduttiv. Iċ-ċrieki taż-żlieq tal-brush tal-fibra huma essenzjalment ħielsa mill-manutenzjoni-sakemm ix-xkupilji jintlibsu sal-punt ta 'sostituzzjoni-li jista' jkun biljuni ta 'revoluzzjonijiet. Iċċekkja l-ispeċifikazzjonijiet tal-manifattur għal intervalli ta 'spezzjoni rakkomandati.
Il-monitoraġġ tal-prestazzjoni elettrika jaqbad problemi li qed jiżviluppaw kmieni. Intraċċa l-istorbju elettriku u r-reżistenza tal-kuntatt maż-żmien. Iż-żieda fil-ħoss jew ir-reżistenza tindika xedd tal-pinzell jew kontaminazzjoni li teħtieġ attenzjoni. Ħafna applikazzjonijiet industrijali jinkorporaw sistemi ta 'monitoraġġ li javżaw lill-operaturi biex slip ring prestazzjoni degradazzjoni qabel ma jseħħ il-falliment.
Għal applikazzjonijiet ta'-temperatura għolja, immonitorja t-temperatura operattiva u spezzjona s-siġilli u l-lubrikanti skont l-iskedi tal-manifattur. Lubrikazzjoni li taħdem f'temperatura tal-kamra tista' tiddegrada malajr f'temperaturi elevati, u teħtieġ lubrikanti speċjalizzati ta'-temperatura għolja u manutenzjoni aktar frekwenti.
Żomm rekords tad-data tal-installazzjoni, is-sigħat operattivi (jew dawriet), u kwalunkwe manutenzjoni mwettqa. Din id-dejta tgħin biex tbassar meta ssir meħtieġa sostituzzjoni jew manutenzjoni u tgħin biex issolvi l-problemi jekk jiżviluppaw problemi.
Mistoqsijiet Frekwenti
X'inhi l-veloċità massima għal ċirku slip bore permezz?
Standard through bore slip rings manku 300-1,200 rpm. Verżjonijiet b'veloċità għolja b'teknoloġija tal-brush tal-fibra jilħqu 2,000-5,600 rpm mingħajr tkessiħ. Disinji aerospazjali speċjalizzati jiksbu 6,000-20,000 rpm b'materjali avvanzati u tkessiħ. Xi disinji sperimentali tal-metall likwidu jaqbżu l-100,000 rpm. Il-veloċità li tista 'tinkiseb tiddependi ħafna fuq it-teknoloġija tal-pinzell, il-ġestjoni termali u l-preċiżjoni tal-ġarr.
Nista 'nuża ċirku slip standard 'il fuq mill-veloċità nominali tiegħu?
It-tħaddim 'il fuq b'veloċità ratata jqassar il-ħajja b'mod sinifikanti u jżid ir-riskju ta' falliment. Il-ġenerazzjoni tas-sħana tiżdied b'mod drammatiku bil-veloċità-irdoppja tal-RPM bejn wieħed u ieħor tikkwadrupla s-sħana. Int ser ikollok esperjenza ta 'xedd aċċellerat tal-pinzell, żieda fil-ħoss elettriku, falliment potenzjali tal-bearing, u riskju ta' runaway termali. -Durata qasira fuq-veloċità tista' tkun tollerabbli f'emerġenzi, iżda tħaddim sostnut 'il fuq mill-klassifikazzjoni jiggarantixxi falliment prematur.
Kif inkun naf jekk għandix bżonn tkessiħ għall-applikazzjoni tiegħi?
Iċċekkja l-klassifikazzjoni tal-veloċità tal-manifattur għall-mudell li qed tikkunsidra. Jekk tispeċifika "b'tkessiħ bl-arja" jew tinkludi dispożizzjonijiet ta 'tkessiħ, għandek bżonn tkessiħ bil-veloċità nominali. Ġeneralment, veloċitajiet ogħla minn 4,000-5,000 rpm jeħtieġu tkessiħ attiv għal tħaddim sostnut. Il-ġenerazzjoni tas-sħana tiddependi wkoll fuq kurrent ta 'tagħbija għolja b'veloċità għolja dejjem teħtieġ tkessiħ. Jekk qed timbotta l-limiti tal-veloċità jew tal-kurrent, ippjana għal sistemi ta 'tkessiħ.
X'jikkawża l-istorbju elettriku fiċ-ċrieki taż-żlieq?
Fatturi multipli jikkontribwixxu: pinzell bounce mill-vibrazzjoni jew li jġorru imperfezzjoni, interferenza elettromanjetika minn ċirkwiti ta 'l-enerġija li jingħaqdu f'ċirkwiti tas-sinjali, ert fqir li joħloq loops ta' l-art, u xkupilji li jintlibsu jew ikkontaminati li jżidu l-varjazzjoni tar-reżistenza tal-kuntatt. Ix-xkupilji tal-karbonju b'mod inerenti jiġġeneraw aktar storbju minn pniezel tal-fibra. Biex timminimizza l-istorbju, uża disinji tal-brush tal-fibra, implimenta lqugħ xieraq, ċirkwiti separati tal-enerġija u tas-sinjali, tiżgura ertjar tajjeb, u żomm il-komponenti f'kondizzjoni tajba.
Konklużjoni
Veloċità għolja permezz taċ-ċrieki taż-żlieq tat-toqba jagħtu prestazzjoni affidabbli meta mqabbla sew mar-rekwiżiti tal-applikazzjoni. Teknoloġija moderna tal-brush tal-fibra, berings ta 'preċiżjoni, u strateġiji ta' ġestjoni termali jippermettu veloċitajiet minn rati industrijali standard għal speċifikazzjonijiet aerospazjali estremi. Id-disinn permezz tal-bore jipprovdi valur prattiku billi jikkonsolida konnessjonijiet mekkaniċi u elettriċi f'sistemi li jduru.
Is-suċċess jiddependi fuq speċifikazzjoni preċiża u installazzjoni xierqa. Il-fehim tar-rekwiżiti attwali tal-veloċità tiegħek, il-kundizzjonijiet ambjentali u t-talbiet elettriċi jiggwida l-għażla xierqa tal-komponenti. Il-ħidma ma 'fornituri infurmati li jistaqsu mistoqsijiet dettaljati dwar l-applikazzjoni tiegħek tiżgura li tikseb veloċità għolja permezz ta' ċirku ta 'slip bore ottimizzat għall-bżonnijiet speċifiċi tiegħek aktar milli soluzzjoni ġenerika li tista' tagħmel inqas prestazzjoni jew tfalli qabel iż-żmien.
