L-Assemblaġġi taċ-Ċrieki Slip Pancake Jaħdmu Tajjeb?
Assemblaġġi ta 'ċrieki slip pancake jaħdmu eċċezzjonalment tajjeb għal applikazzjonijiet li jeħtieġu għoli assjali minimu, joperaw b'mod affidabbli b'veloċitajiet sa 300 rpm b'ħoss elettriku baxx u lonġevità ppruvata f'ambjenti ristretti fl-ispazju-. L-effettività tagħhom tiddependi ħafna fuq it-tqabbil tal-karatteristiċi uniċi tagħhom mar-rekwiżiti tal-applikazzjoni t-tajba.
Nifhmu l-Prestazzjoni tal-Assemblaġġ taċ-Ċirku Slip Pancake
Pancake slip rings jagħti prestazzjoni affidabbli f'parametri operattivi speċifiċi. Dawn l-assemblaġġi jaħdmu b'mod sikur b'veloċitajiet bejn 0-300 rpm, li jagħmluhom adattati għal applikazzjonijiet li jduru aktar bil-mod. Huma għandhom torque baxx, frizzjoni baxxa, u storbju elettriku baxx, li juri ideali għal trażmissjoni preċiża tas-sinjali fi spazji stretti.

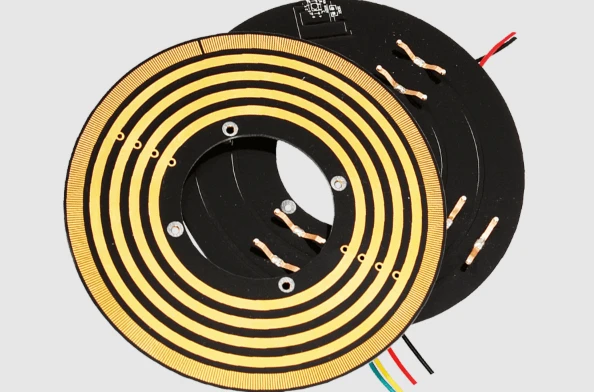

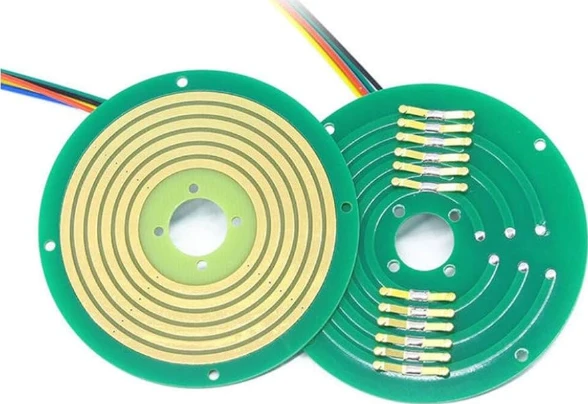

Id-disinn fundamentali jikkonsisti f'żewġ pjanċi opposti b'ċrieki konċentriċi rranġati f'mudell ċirkolari fuq pjanċa waħda u kuntatti tar-rebbiegħa fuq l-oħra. Il-kuntatti tar-rebbiegħa huma rduppjati jew saħansitra kkwadruplikaw biex jiżguraw it-trażmissjoni tas-sinjali f'kull ħin, u jipprovdu redundancy li ttejjeb l-affidabbiltà.
Disinji moderni jistgħu jimmaniġġjaw sa 240 VDC f'10-15 amps b'veloċitajiet ta 'trażmissjoni li jilħqu 1.5 Gbps, u jżommu l-funzjonalità f'temperaturi minn -40 grad F sa 320 grad F. Dawn l-ispeċifikazzjonijiet juru l-kapaċità tagħhom f'ambjenti industrijali eżiġenti fejn l-assemblaġġi tal-pancake slip ring għandhom iwettqu b'mod konsistenti.
Vantaġġi ewlenin tal-Prestazzjoni tal-Assemblaġġi taċ-Ċrieki Slip Pancake
L-arkitettura ċatta b'forma ta' diska-tagħti diversi benefiċċji li jistgħu jitkejlu. Il-manifatturi jistgħu jipproduċu assemblaġġi ta 'ring slip pancake irqiq daqs 6mm fl-għoli totali, li jirrappreżenta l-aktar vantaġġ sinifikanti tagħhom fuq alternattivi ċilindriċi.
It-teknoloġija avvanzata tal-brush tal-fibra tar-rebbiegħa tiżgura frizzjoni baxxa, reżistenza baxxa ta 'kuntatt, u telimina l-ġenerazzjoni taċ-ċippa tal-frizzjoni. Din il-kombinazzjoni testendi l-ħajja operattiva filwaqt li żżomm l-integrità tas-sinjal. Xi manifatturi jiksbu tnaqqis ta '40% fil-frizzjoni permezz ta' disinji speċjalizzati ta 'xkupilji tal-wajer artab, li jikkontribwixxu direttament għal ħajja ta' servizz estiża.
L-arranġament radjali ta 'ċrieki konċentriċi jipprovdi benefiċċju prattiku ieħor. Hekk kif iċ-ċrieki jespandu 'l barra miċ-ċentru, joħolqu uċuħ ta' kuntatt dejjem akbar, li b'mod naturali jxerrdu s-sħana. Pancake slip rings huma prattikament awto-tkessiħ minħabba d-disinn tagħhom, b'din il-proprjetà tat-tkessiħ appoġġjata addizzjonalment minn housings tal-aluminju.
Flessibilità ta 'installazzjoni żżid l-appell tagħhom. Dawn il-komponenti huma bidirezzjonali, li jagħmluhom mhux kritiċi fir-rigward tal-pożizzjoni tal-installazzjoni. Din il-karatteristika tissimplifika l-integrazzjoni f'sistemi mekkaniċi kumplessi.
Limitazzjonijiet Kritiċi ta' Prestazzjoni
Filwaqt li l-assemblaġġi taċ-ċirku ta 'slip pancake jisbqu f'xenarji speċifiċi, iġorru restrizzjonijiet inerenti li jaffettwaw il-prestazzjoni ġenerali. L-akbar żvantaġġ huwa limitazzjoni severa tal-veloċità rotazzjonali, bil-biċċa l-kbira tal-komponenti ristretti għal veloċitajiet massimi ta '300 rpm, filwaqt li ċrieki slip ċilindriċi jistgħu jaqbżu l-1,000 rpm.
Din ir-restrizzjoni tal-veloċità ġejja mill-fiżika fundamentali. L-istruttura wiesgħa tagħmel ċrieki slip pancake inqas adattati għal veloċitajiet ta 'rotazzjoni għolja, peress li l-forzi ċentrifugali u l-vibrazzjonijiet jiżdiedu b'mod drammatiku, potenzjalment jagħmlu ħsara liċ-ċirku slip tad-diska. Mudelli b'dijametru akbar isiru saħansitra aktar sensittivi għal tħaddim ta'-veloċità għolja.
Il-kapaċità attwali tirrappreżenta restrizzjoni oħra, b'ċrieki ta 'slip pancake tipikament limitati għat-trażmissjoni ta' madwar 10-15A peress li l-wisa 'tal-ċirku huwa ristrett. Dan jagħmilhom primarjament adattati għat-trasmissjoni tas-sinjali aktar milli applikazzjonijiet ta 'enerġija tqila. Għat-tqabbil, iċ-ċrieki taż-żlieq tat-tanbur jistgħu jittrasmettu sa 500A b'xkupilji standard u eluf ta 'amps bl-użu ta' pniezel tal-karbonju.
Il-kwalità tas-sinjal tista 'tiddegrada taħt ċerti kundizzjonijiet. Pancake slip rings jiġġeneraw aktar crosstalk tas-sinjal waqt it-tħaddim, u xkupilji jistgħu jilbsu b'mod irregolari meta mqabbla mat-tipi tanbur. It-trasferiment tas-sinjal u tad-dejta jista 'jkun inqas nadif b'aktar interferenza meta mqabbla ma' ċrieki slip ċilindriċi, li ssir problematika f'applikazzjonijiet li jeħtieġu trażmissjoni preċiża u ħielsa mill-ħsejjes-.
Jeżisti tħassib dwar id-durabilità b'komponenti speċifiċi. Saffi rqaq tal-electroplating biss jistgħu jinkisbu, u jikkawżaw varjanti tal-pancake jilbsu aktar malajr fuq ċrieki l-aktar 'il barra. Il-kisi irqaq meta mqabbel ma 'ċrieki taż-żlieq tanbur jittraduċi għal ħajja operattiva mnaqqsa taħt użu kontinwu.
Prestazzjoni tal-Applikazzjoni fix--Xenarji tad-Dinja Reali
Pancake slip rings juru prestazzjoni qawwija f'applikazzjonijiet industrijali mmirati. Użi komuni jinkludu teknoloġija ta 'attwazzjoni u kontroll, fejn huma installati fuq swiċċijiet multipli li jattivaw kuntatti ta' ċirku ta 'slip differenti f'diversi stati ta' swiċċjar. Il-pinnijiet qosra li joperaw f'dawn is-swiċċijiet jagħmlu d-disinji tal-pancake ideali.
Teżisti applikazzjoni partikolarment ta 'suċċess wara steering wheels moderni b'ħafna funzjonijiet, fejn jittrasmettu b'mod affidabbli kmandi tal-buttuni għal radjijiet tal-karozzi u displays tal-kumdità. Din l-applikazzjoni tal-karozzi turi l-kapaċità tagħhom f'tagħmir tal-konsumatur-li jeħtieġ affidabilità-fit-tul.
L-immaġini mediċi jirrappreżentaw qasam ieħor ta 'prestazzjoni ppruvata. F'applikazzjonijiet mediċi preċiżi bħal skaners MRI u CT, it-trasferiment ta' dejta ta'-kwalità għolja minn partijiet li jduru għal sistemi stazzjonarji mingħajr interruzzjoni huwa kritiku, u l-istruttura kompatta u l-prestazzjoni superjuri tal-pancake slip rings tagħmilhom adattati għal dawn il-magni tal-immaġini.
L-awtomazzjoni industrijali tiddependi fuq assemblaġġi ta 'ċrieki slip pancake fir-robotika, makkinarju awtomatizzat, u proċessi industrijali fejn jiffrankaw l-ispazju filwaqt li jiffaċilitaw movimenti kumplessi u trażmissjoni tad-dejta bejn partijiet stazzjonarji u li jduru. Is-settur aerospazjali jużahom ukoll minħabba d-daqs kompatt u l-affidabbiltà għolja tagħhom.
It-tagħmir tal-manifattura jibbenefika mill-karatteristiċi ta'-iffrankar ta' spazju. Fit-tagħmir tal-manifattura jew tal-immaġini, l-imwejjed li jduru jeħtieġu rotazzjoni bla xkiel filwaqt li jittrasmettu b'mod konsistenti l-enerġija u s-sinjali, u disinji li jiffrankaw l-ispazju-akkombinati ma 'prestazzjoni affidabbli jagħmlu ċrieki ta' slip pancake perfettament adattati.
Kwalità tal-Materjal u Impatt tal-Kostruzzjoni
L-għażla tal-materjal ta 'kuntatt tinfluwenza b'mod sinifikanti r-riżultati tal-prestazzjoni. Minħabba l-fidda-fidda jew deheb-materjali ta 'kuntatt tad-deheb għal ċrieki u pniezel, ċrieki slip pancake juru reżistenza għolja għall-korrużjoni. Dawn il-kuntatti tal-metall prezzjuż jipprovdu karatteristiċi elettriċi stabbli fuq perjodi estiżi.
Teknoloġija speċjali tas-siġillar tal-vakwu għoli u pniezel tal-metall prezzjuż jiżguraw affidabilità għolja fit-trażmissjoni u r-rotazzjoni tal-prestazzjoni. Din il-kombinazzjoni ta 'materjali u proċessi ta' manifattura tikkorrelata direttament mal-affidabbiltà operattiva.
Il-kostruzzjoni bbażata fuq il-PCB- tippermetti flessibilità tal-manifattura. Il-manifatturi jżommu kapaċità ta 'produzzjoni tal-massa għal ħxuna ta' 6mm PCB slip rings bl-użu tal-aħjar -teknoloġija avvanzata tal-brush tal-fibra u kuntatti tal-metall prezzjuż jew tad-deheb li jiżguraw ħoss elettriku baxx, trasmissjoni ta 'dejta għolja u pressjoni ta' kuntatt baxxa.
Il-livelli ta' protezzjoni jvarjaw skont ir-rekwiżiti tad-disinn. Pancake slip rings huma protetti għal mill-inqas klassi ta 'protezzjoni IP40, jew IP51 jew ogħla jekk mixtieq, li jippermettu l-adattament għal kundizzjonijiet ambjentali differenti.
Konsiderazzjonijiet ta' Manutenzjoni u Lonġevità
Ir-rekwiżiti ta 'manutenzjoni jibqgħu relattivament modesti meta mqabbla ma' tipi oħra ta 'slip ring. Il-prodotti jistgħu jiġu żarmati u teoretikament imsewwija b'mod komparattiv faċilment, għalkemm tentattivi ta' tiswija improvvisa mhumiex rakkomandabbli peress li dawn huma komponenti ta' preċiżjoni.
Minbarra tindif okkażjonali b'aġenti aċidifikanti xierqa, m'għandu jsir l-ebda xogħol ta' manutenzjoni jew tiswija maġġuri fuq ċrieki tal-pancake slip. Dan l-approċċ ta 'manutenzjoni minima jiddependi fuq id-durabilità inerenti tal-kuntatti tal-metall prezzjuż u installazzjoni inizjali xierqa.
Il-manifatturi jipprovdu ħajja ta' servizz definita għal kull pancake slip ring, b'komponenti bi prezz baxx-faċilment skambjati u sostitwiti b'partijiet ġodda. Din l-istrateġija ta' sostituzzjoni-over-tiswija tiżgura li s-sistemi jżommu kundizzjonijiet operazzjonali definiti b'mod affidabbli sal-intervall ta' sostituzzjoni li jmiss.
Installazzjoni xierqa hija kritika biex timmassimizza l-ħajja. Iċ-ċrieki taż-żlieq tal-pancake huma aktar sensittivi għal allinjament ħażin meta mqabbla ma 'ċrieki ta' żlieq ċilindriċi, u jagħmlu installazzjoni preċiża kruċjali biex tevita stress bla bżonn li jista 'jħalli impatt fuq il-prestazzjoni u ċ-ċiklu tal-ħajja.
Kapaċitajiet ta 'Personalizzazzjoni u Versatilità
Il-flessibilità tad-disinn tirrappreżenta qawwa sinifikanti tat-teknoloġija taċ-ċirku ta ' slip pancake. Pancake slip rings jistgħu jiġu personalizzati biex jissodisfaw rekwiżiti speċifiċi bħal numru ta 'kanali elettriċi, klassifikazzjoni tal-kurrent, u ambjent operattiv, li jagħmluhom adattabbli f'diversi applikazzjonijiet.
Il-modifiki jakkomodaw dijametri li jvarjaw minn 0.25 pulzier sa 11.5 pulzier, u jiżguraw li l-integrazzjoni u l-prestazzjoni jibqgħu bla xkiel f'daqsijiet differenti ta 'makkinarju. Din l-iskalabbiltà tippermetti lill-inġiniera li jagħżlu unitajiet ta 'daqs xieraq mingħajr ma tkun kompromessa l-funzjonalità.
Id-densità taċ-ċirkwit tista 'tiġi skalata bbażata fuq ir-rekwiżiti. Pancake slip rings huma disponibbli b'numri taċ-ċirku minn 2 sa 48, għalkemm numri ta 'ring ogħla mhumiex sensibbli peress li jkabbru wisq il-komponenti. Madankollu, unitajiet multipli tal-pancake jistgħu jiġu f'munzelli f'serje meta jkunu meħtieġa ċirkwiti addizzjonali.
Konfigurazzjonijiet ibridi jestendu l-funzjonalità lil hinn mit-trasmissjoni elettrika pura. Pancake slip rings jistgħu jiġu kkombinati ma 'sistemi ta' trasmissjoni ta 'midja fluwidu bħal komponenti idrawliċi jew pnewmatiċi, u joħolqu soluzzjonijiet integrati għal makkinarju kumpless.
Prestazzjoni Komparattiva Kontra Alternattivi
Meta evalwati kontra ċrieki slip ċilindriċi tanbur, disinji pancake jisbqu f'parametri speċifiċi filwaqt li jaqgħu qasir f'oħrajn. Il-vantaġġ tal-għoli jibqa 'mhux imqabbel - id-disinji tal-pancake jokkupaw frazzjoni tal-ispazju assjali meħtieġ mill-varjanti tat-tanbur.
Madankollu, iċ-ċrieki taż-żlieq tan-tanbur tipikament jiswew inqas u joffru aktar versatilità minn alternattivi pancake, u jżommu l-istatus tas-suq prevalenti. Il-varjanti tad-drum jiksbu wkoll ħajja operattiva itwal grazzi għal applikazzjoni ta 'electroplating aktar faċli, li tirriżulta f'saffi protettivi eħxen li jieħdu aktar żmien biex jintlibsu.
Il-kapaċità tat-trażmissjoni tal-enerġija tvarja b'mod drammatiku. Filwaqt li l-unitajiet tal-pancake jimmaniġġjaw 10-15A b'mod effettiv, iċ-ċrieki taż-żlieq tat-tanbur joperaw f'livelli ta 'kurrent ħafna ogħla, li jagħmluhom meħtieġa għal applikazzjonijiet ta' enerġija industrijali tqila.
Il-kunsiderazzjonijiet tal-ispejjeż ivarjaw skont il-volum tal-applikazzjoni. Għal applikazzjonijiet ta 'volum għoli, id-disinji tal-pancake jistgħu joffru apparati bi prezz baxx ħafna minħabba n-natura tal-produzzjoni tal-volum tal-bordijiet taċ-ċirkwiti u l-ispiża tax-xogħol baxxa tal-assemblaġġ. Dan il-vantaġġ ekonomiku japplika primarjament għal-xenarji ta' manifattura fuq skala kbira.

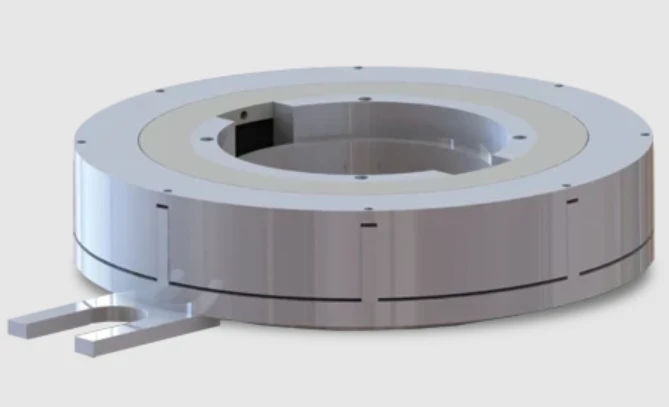

Il-kumplessità tal-installazzjoni tvarja bejn it-tipi. Ċrieki taż-żlieq tad-drum tipikament jinkludu l-akkomodazzjoni tagħhom stess, b'differenza minn ħafna varjanti tal-pancake li ħafna drabi huma mingħajr frame, li jeħtieġu manifattura ta 'housings xierqa. Dan ir-rekwiżit tad-djar iżid il-kumplessità tal-inġinerija iżda jippermetti wkoll integrazzjoni aktar stretta fil-makkinarju tad-dwana.
Tkabbir tal-Industrija u Validazzjoni tas-Suq
Id-dejta tas-suq tivvalida l-vijabbiltà kontinwa tat-teknoloġija tal-pancake slip ring. Pancake slip rings kellhom l-akbar sehem taħt is-segment tat-tip fl-2024 minħabba l-istruttura kompatta ċatta tagħhom suiting applikazzjonijiet b'disponibbiltà ta 'spazju ristretta.
Is-suq ġenerali ta 'slip ring laħaq $ 2,128.7 miljun fl-2024 u jipproġetta għal $ 3,500 miljun sal-2035 b'4.6% CAGR, b'ċrieki slip pancake li jirrappreżentaw tip ta' prodott ewlieni flimkien ma 'varjanti standard, kapsula u ibridi. Din it-trajettorja tat-tkabbir tindika domanda sostnuta fis-setturi industrijali.
Żvilupp b'saħħtu fl-awtomazzjoni u r-robotika u l-espansjoni ta 'proġetti ta' enerġija mir-riħ huma fatturi ewlenin li jmexxu l-espansjoni tas-suq taċ-ċirku slip. Id-disinni tal-pancake jibbenefikaw speċifikament minn xejriet ta 'minjaturizzazzjoni f'dawn is-setturi.
Xejriet ta' adozzjoni reġjonali juru konċentrazzjoni fiċ-ċentri tal-manifattura. L-Asja-Paċifiku kellha l-akbar sehem tas-suq minħabba żvilupp industrijali rapidu u espansjoni tal-attivitajiet tal-manifattura flimkien ma 'investimenti sostanzjali f'sistemi awtomatizzati u inizjattivi ta' enerġija rinnovabbli.
Mistoqsijiet Frekwenti
Liema veloċità ta 'rotazzjoni jistgħu jimmaniġġjaw ċrieki slip pancake?
Pancake slip rings jaħdmu b'mod sikur b'veloċitajiet ta '0-300 rpm. Din il-limitazzjoni tirriżulta mill-istruttura wiesgħa tad-diska tagħhom, li tagħmilhom vulnerabbli għal forzi ċentrifugali u vibrazzjonijiet b'veloċitajiet ogħla. Għal applikazzjonijiet li jeħtieġu veloċitajiet 'il fuq minn 300 rpm, ċrieki slip ċilindriċi tanbur jipprovdu prestazzjoni aħjar.
Kif irqaq jistgħu jiġu manifatturati ċrieki tal-pancake slip?
Ċrieki ta 'slip pancake moderni jistgħu jiksbu għoli daqs 5-6mm fil-ħxuna totali. Dan il-profil minimu jirrappreżenta l-vantaġġ primarju tagħhom fuq disinji ċilindriċi konvenzjonali, li jagħmilhom ideali għal applikazzjonijiet kostretti ħafna mill-għoli.
Il-pancake slip rings huma adattati għat-trażmissjoni tal-enerġija?
Pancake slip rings tipikament jittrasmettu biss madwar 10-15A peress li l-wisa 'tal-ċirku huwa limitat, li jagħmilhom primarjament adattati għat-trażmissjoni tas-sinjali aktar milli applikazzjonijiet ta' qawwa tqila. Għal rekwiżiti ta 'enerġija sostanzjali, ċrieki slip tanbur jistgħu jimmaniġġjaw kurrenti sa 500A jew aktar.
X'manutenzjoni jeħtieġu ċrieki tal-pancake slip?
Minbarra tindif okkażjonali b'aġenti aċidifikanti adattati, m'għandu jsir l-ebda xogħol ta' manutenzjoni jew tiswija maġġuri fuq ċrieki tal-pancake slip. Il-kuntatti tal-metall prezzjuż tagħhom u l-kostruzzjoni ssiġillata jimminimizzaw il-ħtiġijiet ta' manutenzjoni, b'sostituzzjoni preferuta milli tiswija meta l-komponenti jilħqu l-aħħar-tal--ħajja.
Assemblaġġi ta 'ċrieki ta' slip pancake jaħdmu tajjeb fil-parametri ddisinjati tagħhom, u jwasslu trasmissjoni elettrika affidabbli fl-ispazju-kostrett, applikazzjonijiet ta' veloċità-baxxa. L-effettività tagħhom fir-roti tal-isteering tal-karozzi, it-tagħmir tal-immaġini mediċi, u l-awtomazzjoni industrijali turi prestazzjoni ppruvata fid-dinja reali-. Madankollu, limitazzjonijiet fil-veloċità rotazzjonali, kapaċità kurrenti, u crosstalk tas-sinjali jfissru li mhumiex soluzzjonijiet universali. L-inġiniera li jagħżlu ċrieki tal-pancake slip iridu jqabblu bir-reqqa l-karatteristiċi tagħhom mar-rekwiżiti tal-applikazzjoni, billi jqisu fatturi bħall-ispazju disponibbli, il-veloċità tar-rotazzjoni, it-talbiet attwali u l-ħtiġijiet tal-kwalità tas-sinjal. Meta speċifikati sew għal applikazzjonijiet adattati, dawn l-assemblaġġi jipprovdu prestazzjoni affidabbli fit-tul-b'rekwiżiti minimi ta' manutenzjoni.
